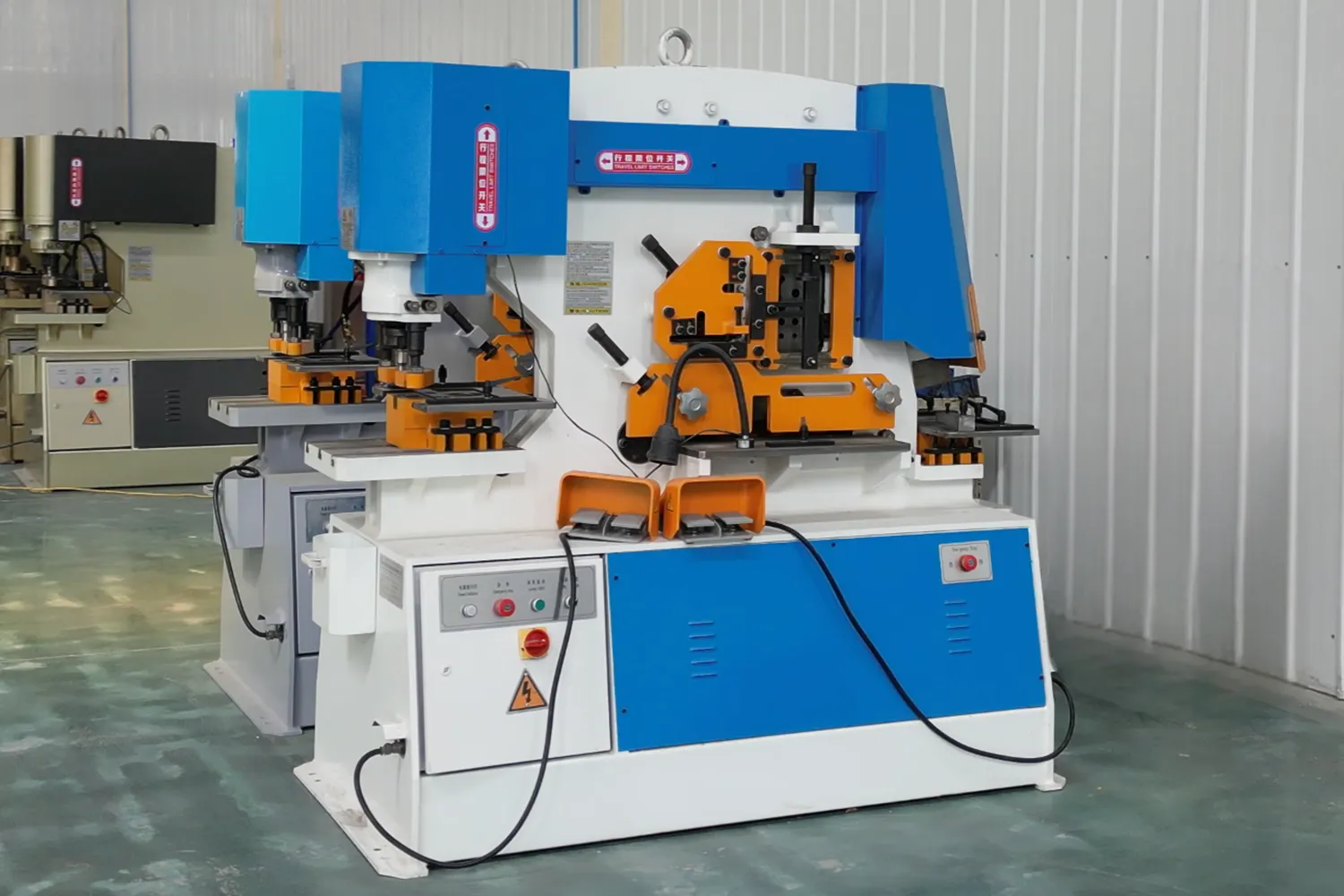

Máy gia công sắt thủy lực kết hợp dòng YL
Ironworker, còn được gọi là máy đột dập và cắt kết hợp, là một thiết bị đa năng và mạnh mẽ được thiết kế để đáp ứng nhu cầu khắt khe của các ngành công nghiệp gia công kim loại hiện đại. Dòng sản phẩm của chúng tôi bao gồm các mẫu như Q35YL, Q31YL, G46YL và SK46YL, mỗi mẫu đều được thiết kế với độ chính xác và hiệu quả. Trong số đó, Q35YL tích hợp hầu hết các chức năng, biến nó thành giải pháp một cửa. SK46YL tích hợp hệ thống cấp liệu tự động CNC, giúp mẫu máy này có tiếng nói lớn trong lĩnh vực dây chuyền sản xuất tạo hình và gia công kim loại tự động.
Yêu cầu ngay bây giờ

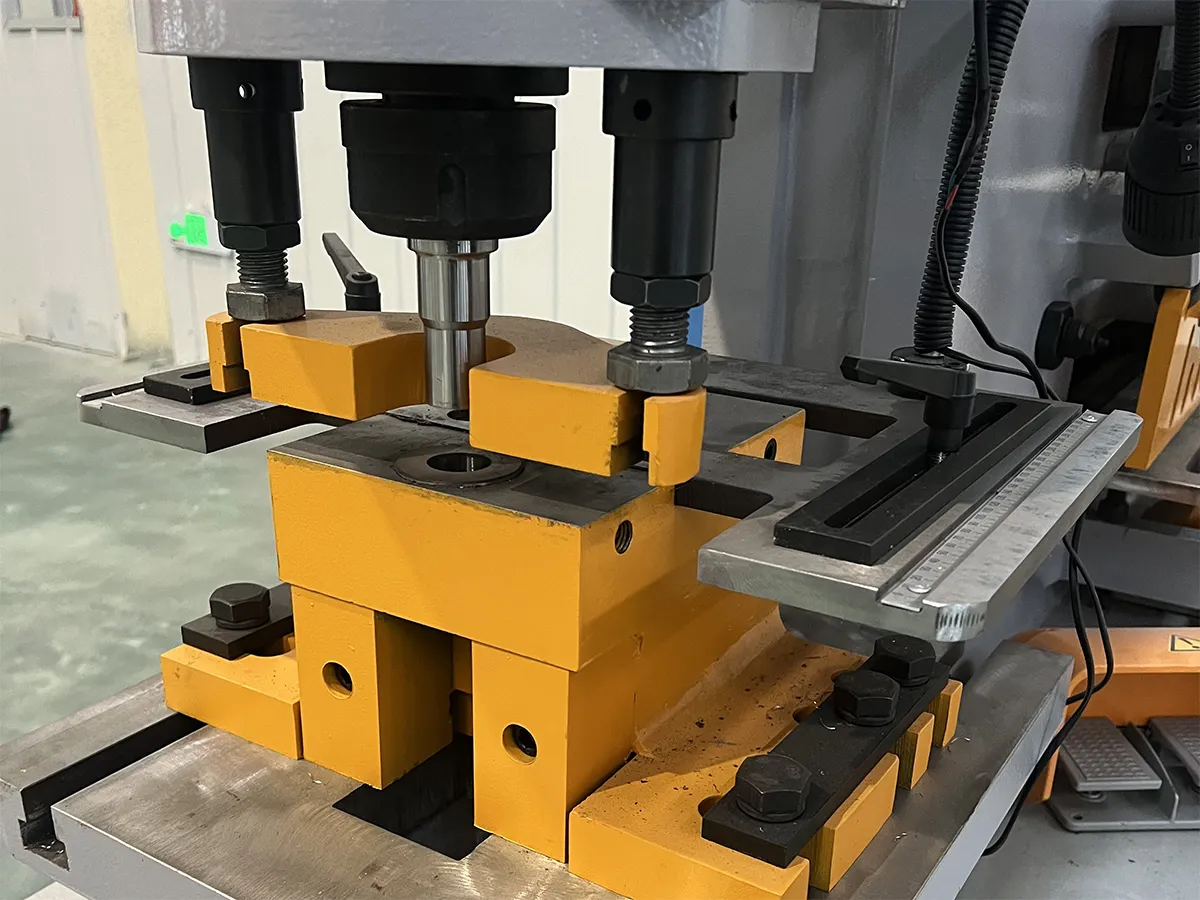

Trạm Đấm
Có nhiều thông số kỹ thuật khác nhau cho khuôn trên và khuôn dưới, vui lòng tham khảo hướng dẫn kỹ thuật và tài liệu quảng cáo sản phẩm để biết thông tin chi tiết.

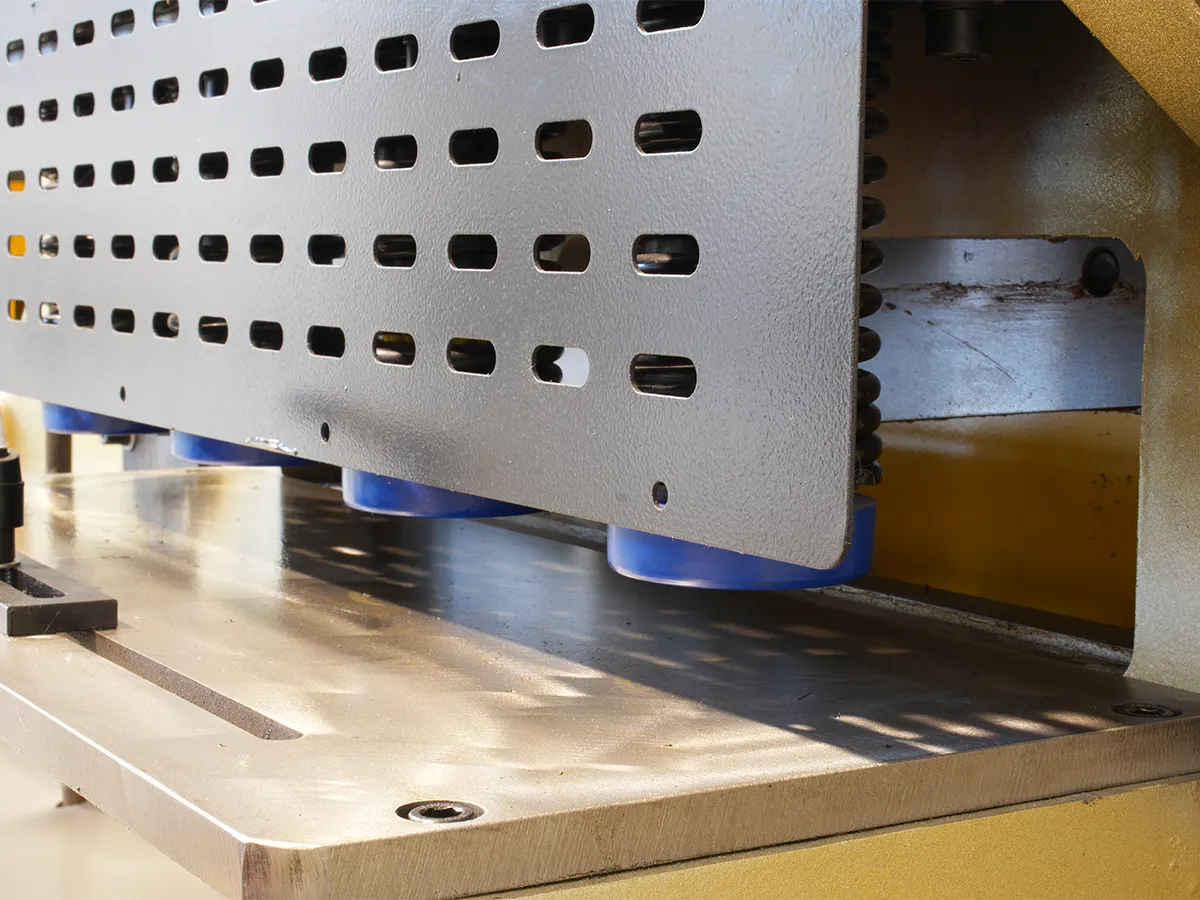

Trạm cắt
Trạm cắt được trang bị xi lanh ép và lưỡi cắt hợp kim cường độ cao đảm bảo hiệu suất cắt của mẫu máy này không kém gì máy cắt chuyên nghiệp. Trải nghiệm cắt một lần hoàn toàn chứng minh được những ưu điểm đa chức năng.

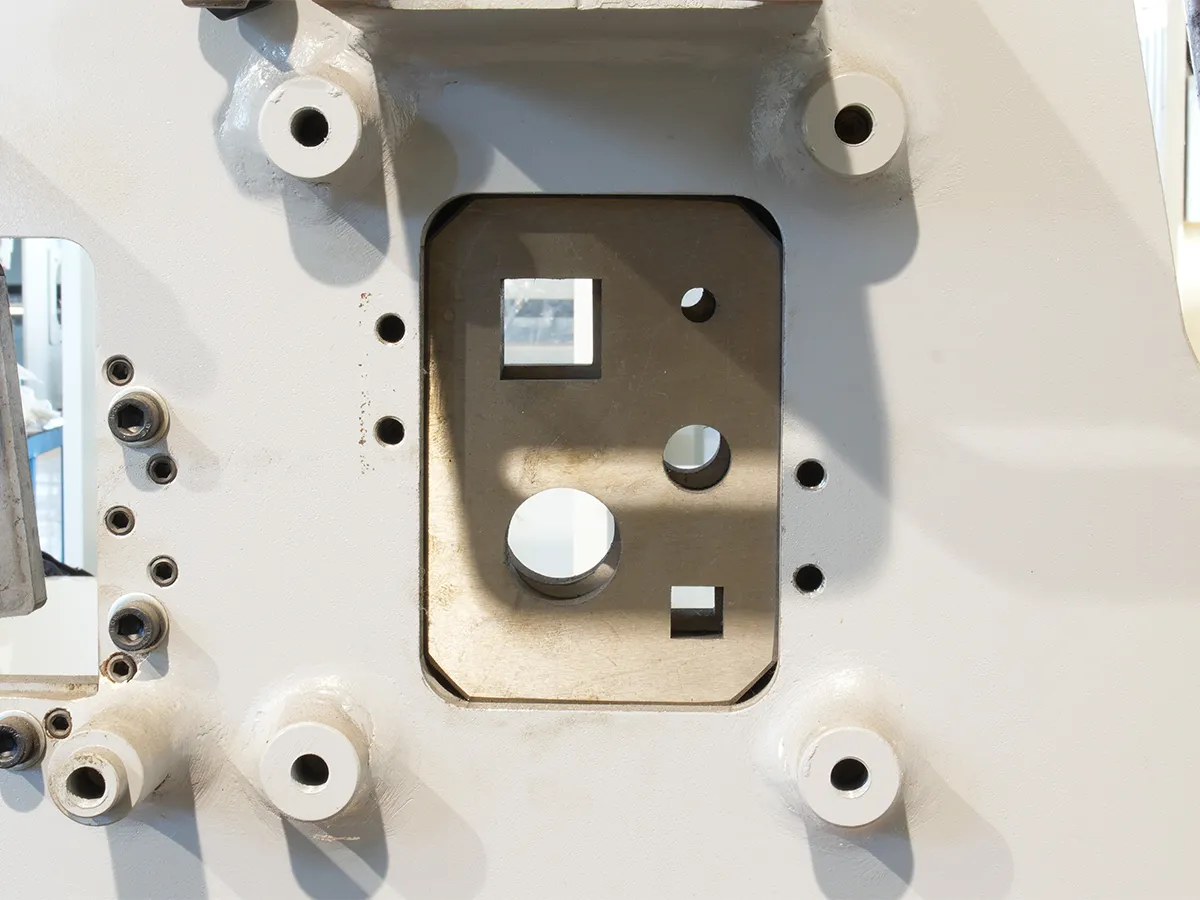

Trạm cắt thép thanh
Thiết kế tiện lợi giúp dễ dàng cắt thanh thép vuông hoặc tròn. Ngoài ra, nó cũng có thể đảm bảo đường cắt gọn gàng và phẳng cùng một lúc.

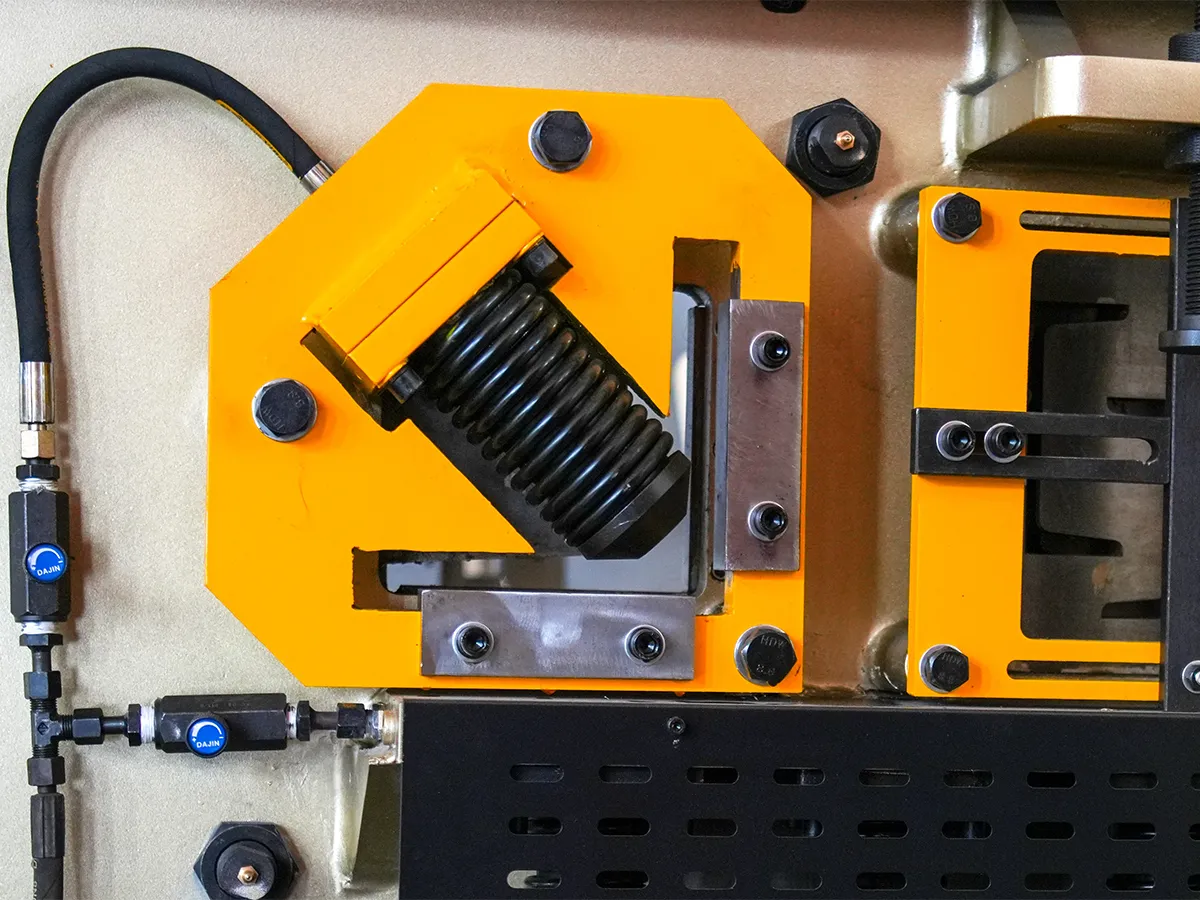

Trạm cắt thép góc
Thiết kế mở lớn và lưỡi dao có độ bền cao bổ sung cho nhau, giúp việc cắt thép góc trở nên dễ dàng.

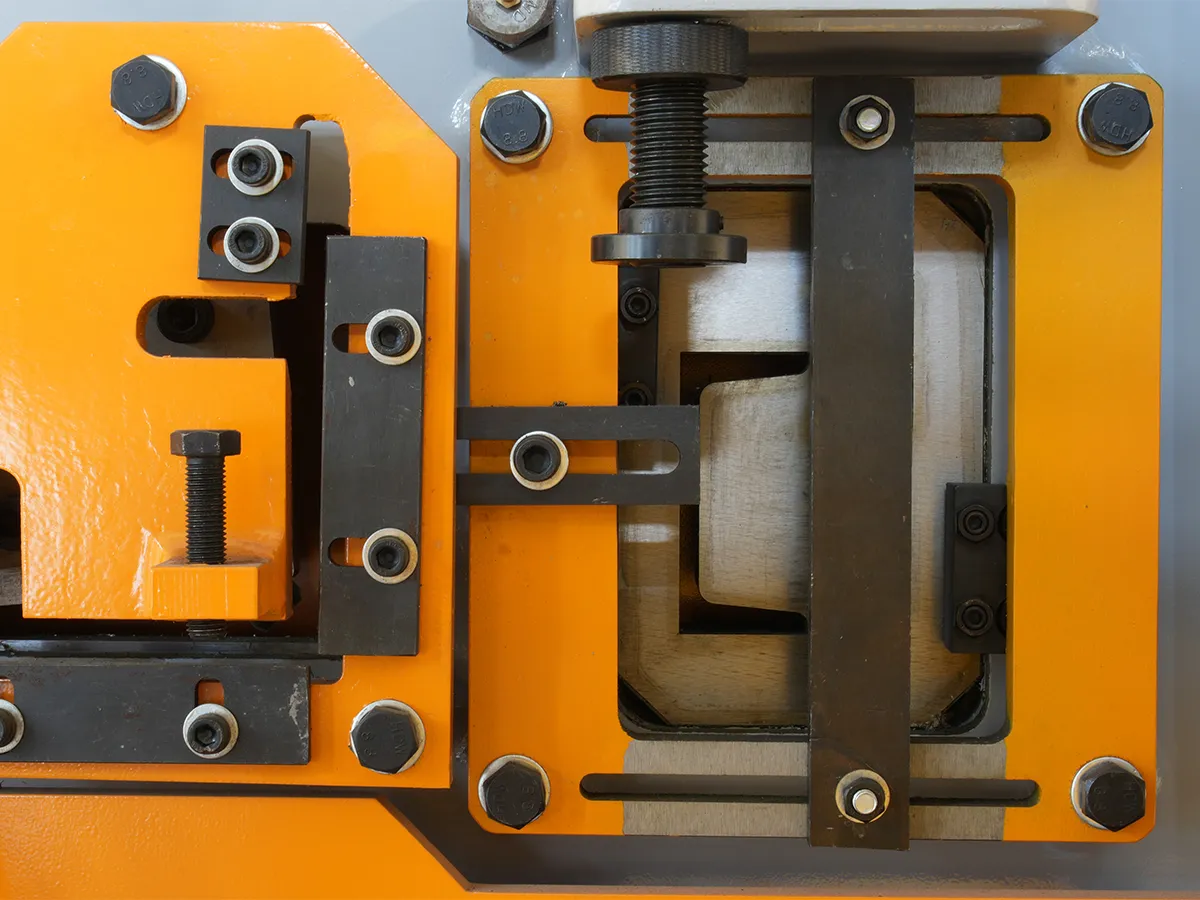

Trạm cắt thép kênh
Với sự hỗ trợ của các thiết bị định vị tiêu chuẩn, việc cắt thép kênh trở thành một nhiệm vụ dễ dàng.

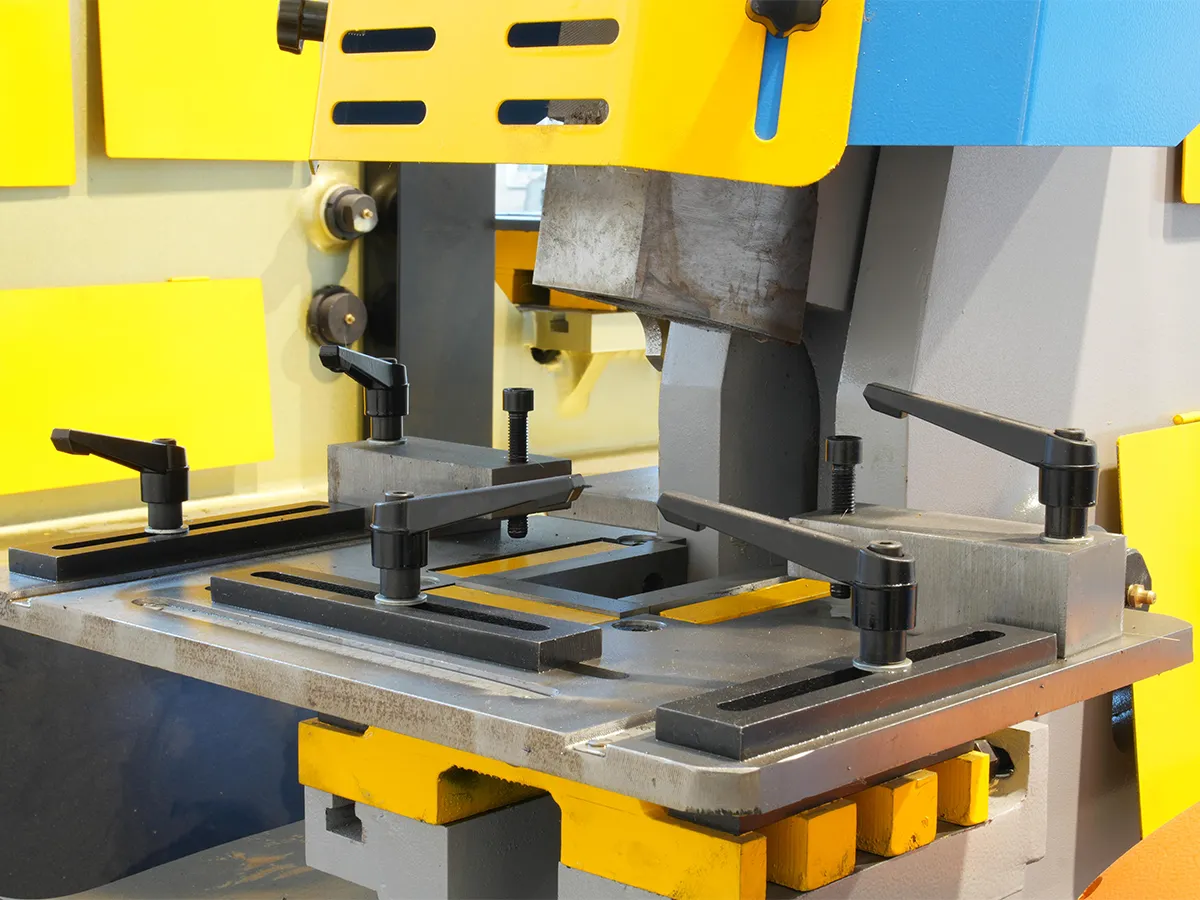

Trạm khía
Ở phía đối diện của trạm làm việc chính, trạm cắt góc và khía đã tăng cường chức năng của mô hình.

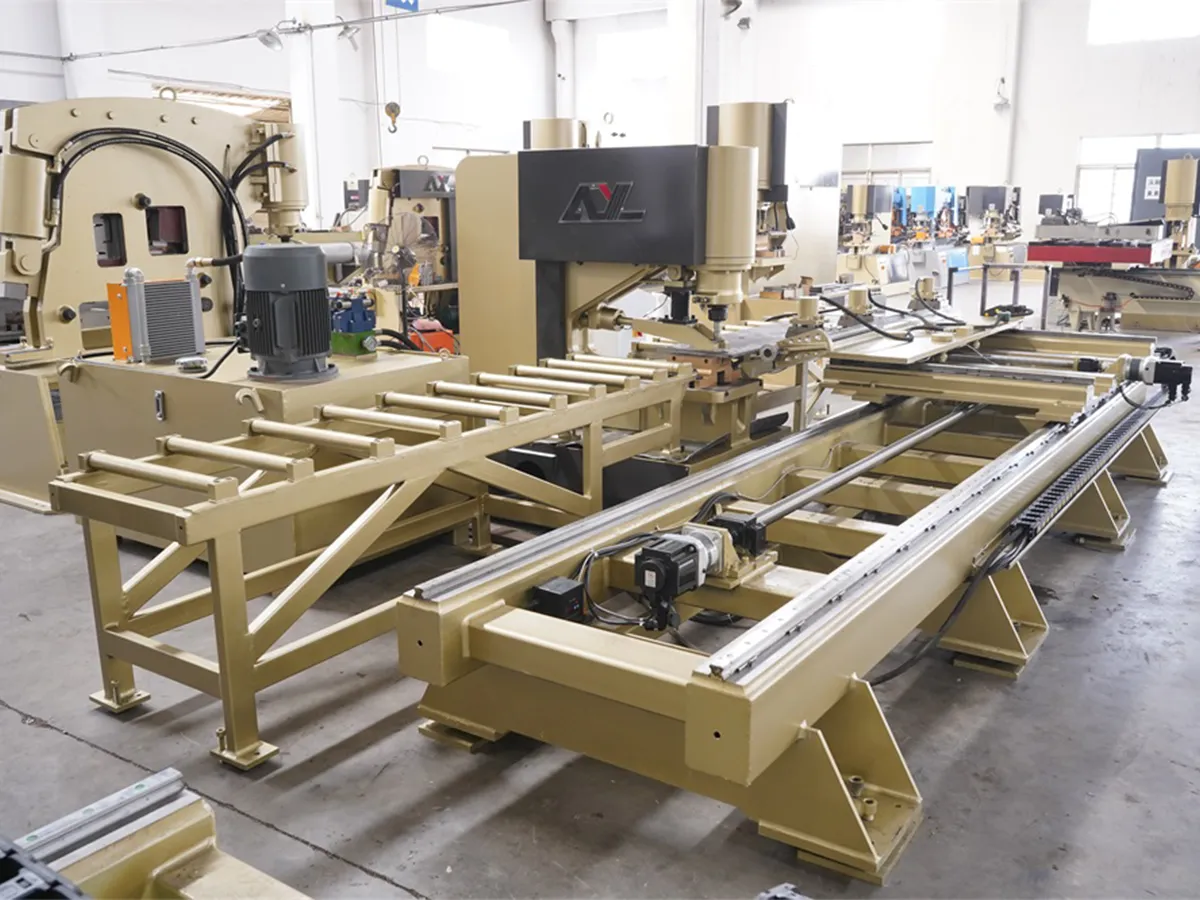

Thợ sắt cấp liệu CNC
SK46YL tích hợp hệ thống cấp liệu tự động CNC, giúp mẫu máy này có chỗ đứng vững chắc trong lĩnh vực dây chuyền sản xuất gia công và tạo hình kim loại tự động.
Thông số kỹ thuật
| NGƯỜI MẪU | Đơn vị | Q35YL-60 | Q35YL-90/90A | Q35YL-120/120A | Q35YL-160/160A | Q35YL-200/200A | Q35YL-250A | |
|---|---|---|---|---|---|---|---|---|
| Áp lực | Tấn | 60 | 90 | 120 | 160 | 200 | 250 | |
| Góc cắt | ° | 8 | 8 | 8 | 8 | 8 | 8 | |
| Độ bền kéo của vật liệu | N/mm² | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
| Hành trình của xi lanh | mm | 80 | 80 | 80 | 80 | 80 | 80 | |
| Số lượng nét rỗng | phút | 8—22 | 8—22 | 8—22 | 8—22 | 8—22 | 8—22 | |
| Mô hình bơm dầu & động cơ | / | 25CY-132S-4-5.5KW | 25CY-132M-4-7.5KW | 25CY-160M-4-11KW | 63CY-160L-6-11KW | 63CY-180L-6-15KW | 63CY-180M-6-18.5KW | |
| Độ sâu họng của trạm làm việc | mm | 300 | 355 | 400 | 600 | 600 | 600 | |
| Kích thước (D*R*C) | mm | 1800*880*1800 | 2000*930*2000 | 2370*1060*2200 | 2760*1290*2300 | 2860*1400*2500 | 3160*1500*2700 | |
| Một trạm làm việc | Độ dày đột dập tối đa * đường kính | mm | 16*Φ30 | 20*Φ35 | 25*Φ35 | 30*Φ38 | 35*Φ40 | 40*Φ42 |
| Trạm làm việc B | Thép góc đều cắt tối đa 90 ° | mm | 120*120*12 | 140*140*12 | 160*160*14 | 180*180*16 | 200*200*18 | 200*200*20 |
| Thép góc đều cắt tối đa 45 ° | mm | 70*70*8 | 70*70*10 | 80*80*7 | 80*80*10 | 100*100*10 | 120*120*16 | |
| Trạm làm việc C | Đường kính cắt tối đa của thép tròn | mm | Φ45 | Φ50 | Φ60 | Φ65 | Φ70 | Φ80 |
| Chiều dài lưỡi cắt tối đa của thép vuông | mm | 40*40 | 45*45 | 50*50 | 55*55 | 60*60 | 65*65 | |
| Lực cắt tối đa của thép hình chữ T 90° | mm | 120*120*12 | 140*140*12 | 160*160*14 | 180*180*16 | 200*200*18 | 200*200*18 | |
| Lực cắt tối đa của thép hình chữ T 45° | mm | 60*60*8 | 70*70*10 | 80*80*10 | 80*80*10 | 80*80*10 | 80*80*10 | |
| Lực cắt tối đa của thép dầm chữ I 90° | mm | 126*74*5 | 160*86*6 | 200*102*9 | 280*124*10,5 | 300*126*11 | 320*130*10 | |
| Cắt tối đa của thép kênh 90° | mm | 126*53*5.5 | 160*60*6,5 | 200*75*9 | 280*86*11,5 | 300*89*12 | 320*92*12 | |
| Trạm làm việc D | Độ dày tối đa * chiều rộng của thớt | mm | 16*250 | 20*330 | 25*330 | 30*355 | 35*400 | 40*400 |
| Chiều rộng tối đa * độ dày của thớt | mm | 400*8 | 480*10 | 600*16 | 600*20 | 700*25 | 750*30 | |
| Trạm làm việc E | Khuôn cắt có thể xử lý chiều rộng * chiều dài | mm | 60*115 | 60*115 | 60*115 | 60*115 | 105*115 | 105*115 |
